設計特點:
A. 音圈電機直接驅動直線機械平臺
B. 無嵌齒效應,無背隙
C. 適用于短行程、高速、高加速直線應用
電機參數 | 單位 | MBV20 | MBV35 |
電機型號 | - | AVM20-HF-6 | AVM35-HF-8 |
持續推力(自冷) @100oC② | N | 5.44 | 30.5 |
峰值推力② | N | 16.3 | 152.4 |
力常數 ±10%② | N/A | 4.54 | 38.1 |
反電勢常數 ±10%② | V/(m/s) | 4.54 | 38.1 |
電阻 @25oC ±10%③ | Ω | 4.84 | 17.0 |
電感 ±20%④ | mH | 0.60 | 7.15 |
持續電流(自冷) @100oC① | A | 1.2 | 0.8 |
峰值電流 | A | 3.6 | 4.0 |
最高電壓 | Vdc | 60 | 60 |
機械參數 | 單位 | MBV20 | MBV35 |
行程⑤ | mm | 6.0 | 8.0 |
分辨率 | μm | ABI21: 1.0/0.5/0.2 | |
重復定位精度 | μm | ±50 | |
空載運動質量 | kg | 0.035 | 0.14 |
空載總質量 | kg | 0.14 | 0.65 |
注:
①測量環境溫度為25°C,數值取決于熱環境。
②行程中點處的值。
③電阻測量采用直流電流,含0.5米標準線纜。
④電電感測量頻率1kHZ。
⑤行程的定義根據防撞塊至防撞塊,即機械行程。
相關參數規格如有變動,恕不另行通知。

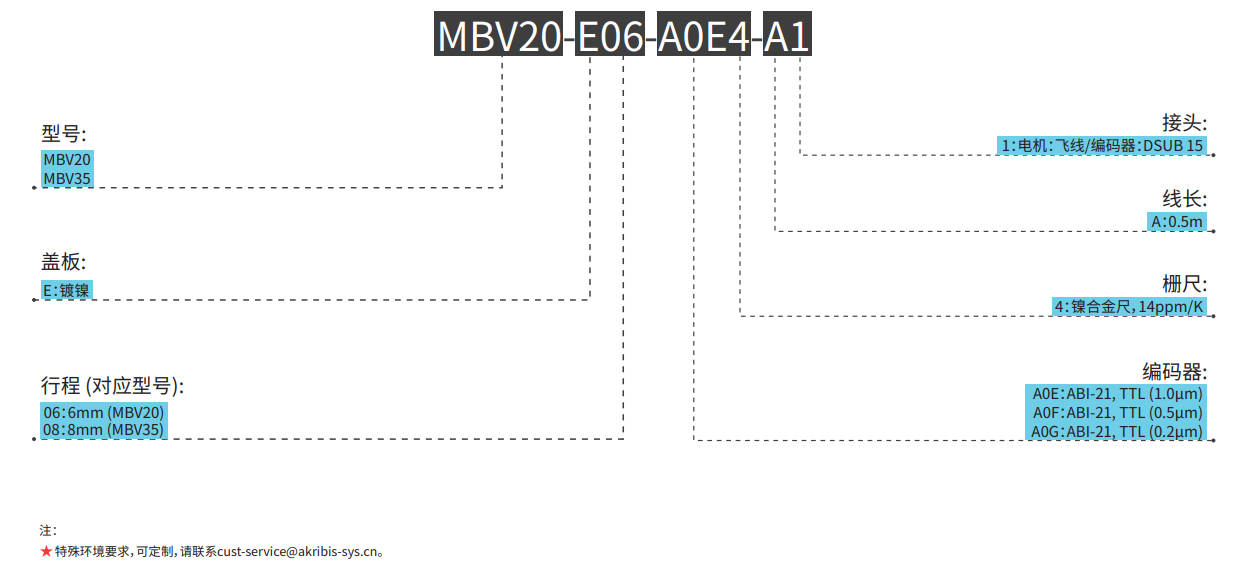

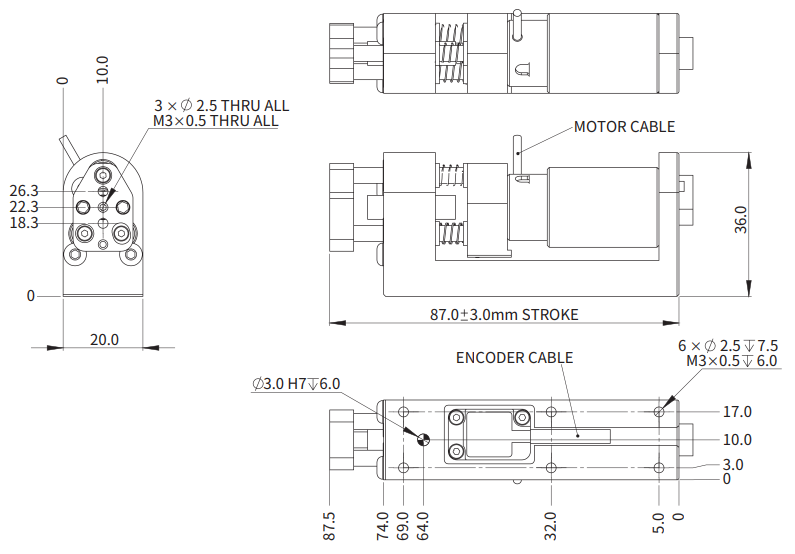

MBV20

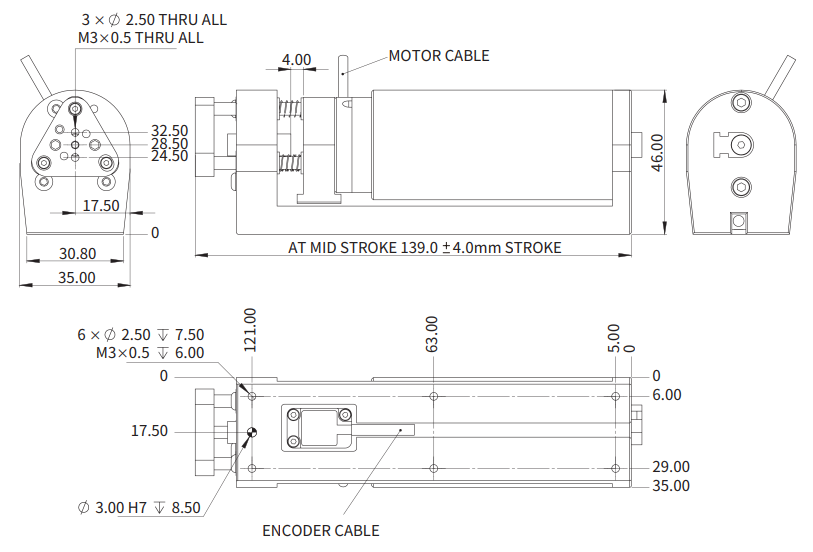

MBV35
