光通訊行業
在數字化時代，AI、云計算、5G等新技術蓬勃發展，極大地改變了我們的生活和工作方式。以GPT-4為代表的AI大語言模型在智能問答、文本生成、語言翻譯等領域得到廣泛應用，而這些應用背后需要強大的算力支持。
數據中心作為算力的核心，其通信帶寬和效率至關重要。光通信行業是數據中心的硬件基礎，光模塊作為關鍵器件，其通信速率不斷提升，從最初的1Gb/s到如今的800Gb/s，未來甚至可達Tb/s級別。高速光模塊滿足了AI、云計算等技術對海量數據快速傳輸的需求，市場需求的增長也推動了光模塊生產需求的提升。
在生產過程中，透鏡耦合是關鍵步驟，直接影響著光模塊的性能和質量。
透鏡耦合

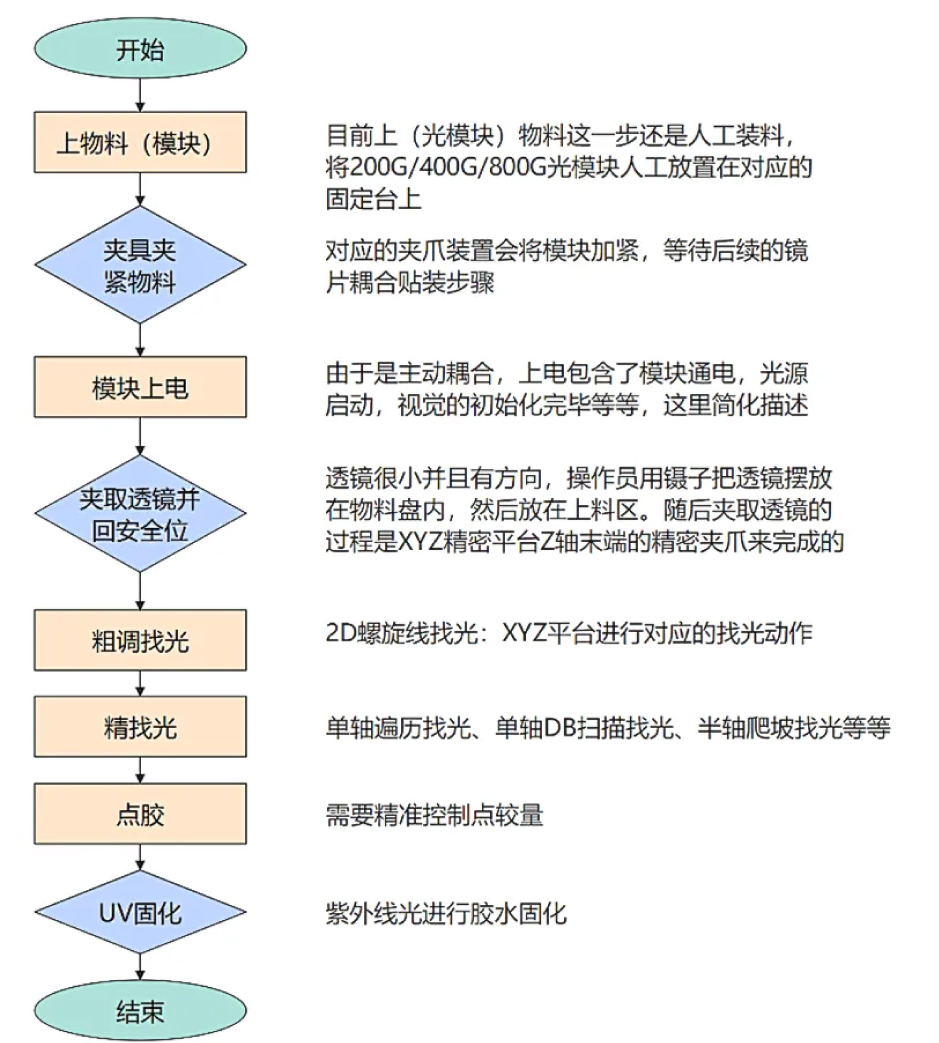

光耦合工藝流程簡圖
在光模塊生產中，透鏡耦合作為光路對準的關鍵環節。透鏡通過找光工藝算法進行光路耦合，再由精密直驅XYZ位移平臺貼裝。
光路對準主要分為主動和被動耦合，其中主動耦合應用更為廣泛。主動耦合過程中，需要光源在線實時監控光的狀態，通過精密位移平臺不斷調整透鏡位置，將光功率精準調整到閾值范圍，實現高效光耦合。

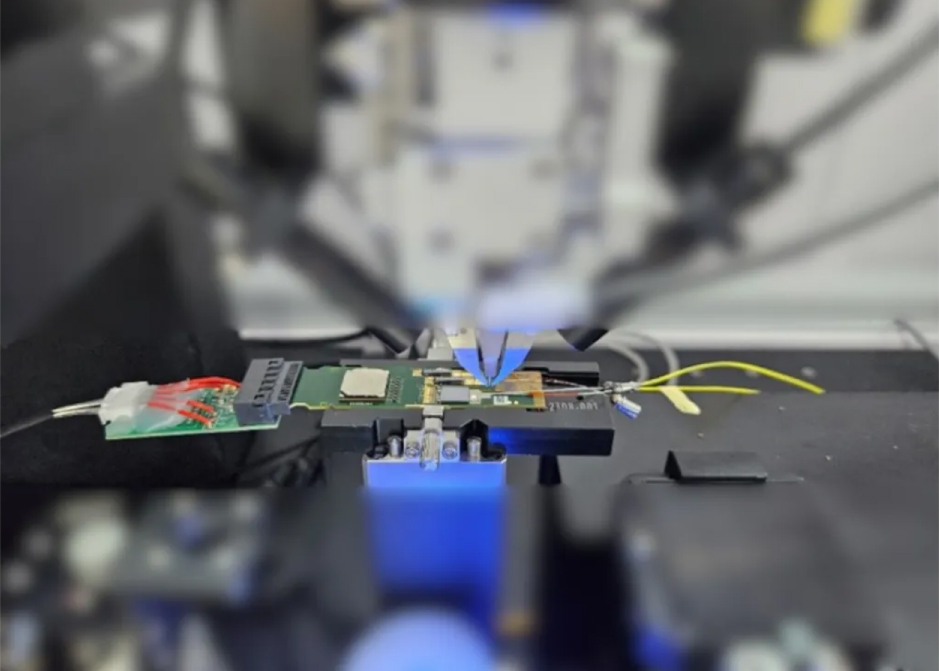

上圖是 800G 光模塊的透鏡耦合的貼裝實例，通過雅科貝思XRS系列高精密XYZ運動平臺實現。
平臺Z軸集成透鏡夾具、視覺系統和UV膠固化光源，光模塊提供電源和光源，16位精度/16K采樣頻率的模擬量電壓采樣信號反饋透鏡貼裝位置，Z軸夾爪執行鏡片抓取，視覺系統執行鏡片底部涂膠量檢測，找光工藝算法計算鏡片貼裝坐標。鏡片貼裝后，UV燈執行膠水固化，然后由系統執行下一通道透鏡貼裝。
重復上述操作，直至完成八個通道的透鏡貼裝，完成800G光模塊的透鏡耦合過程。

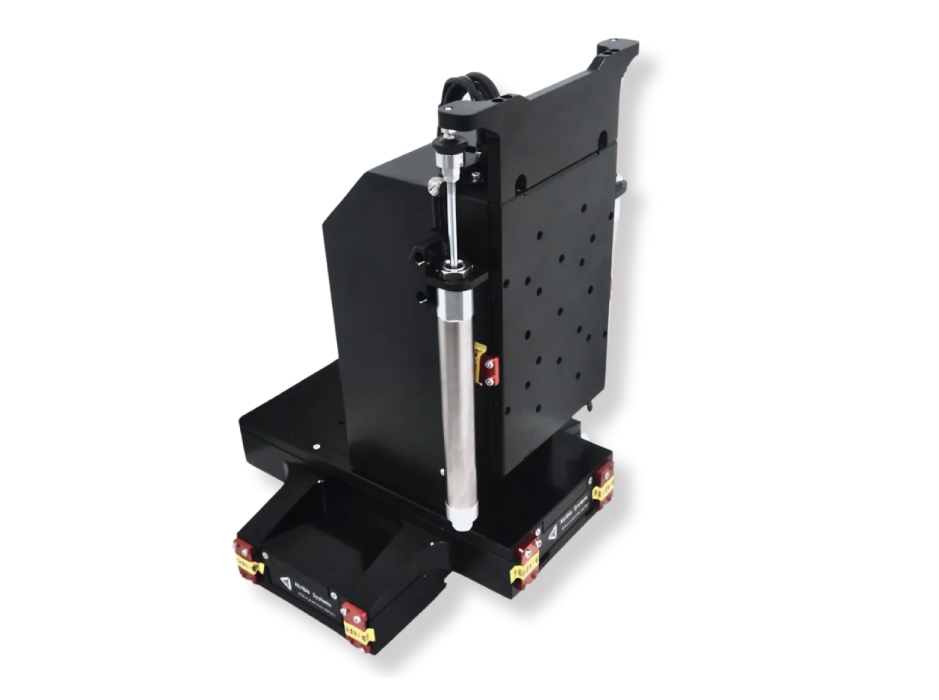

雅科貝思 XRS 系列
在光模塊生產的關鍵環節——透鏡耦合中，雅科貝思XRS系列高精密機械平臺提供解決方案。該系列平臺針對光通訊行業應用進行了深度定制。
XRS系列平臺采用高精度、高性能無鐵芯直線電機，實現以下性能指標：
靜態抖動±25nm（ACS控制器），保證光耦合過程中的透鏡位置穩定性；
重復定位精度±75nm（光通訊行業定制款），確保透鏡貼裝的位置準確性，提高光模塊生產質量和一致性；
定位精度（補償后）±200nm，體現其精密定位能力。

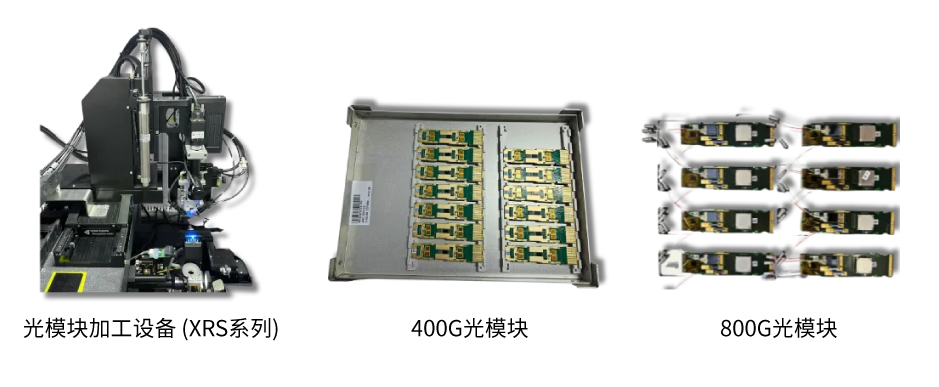

在實際應用中，XRS系列模組已應用于400G、800G光模塊的生產。該平臺能夠適應光模塊生產制造領域的升級，并滿足1.6T光模塊的生產工藝要求，實現透鏡精準耦合，為1.6T光模塊量產提供支持。

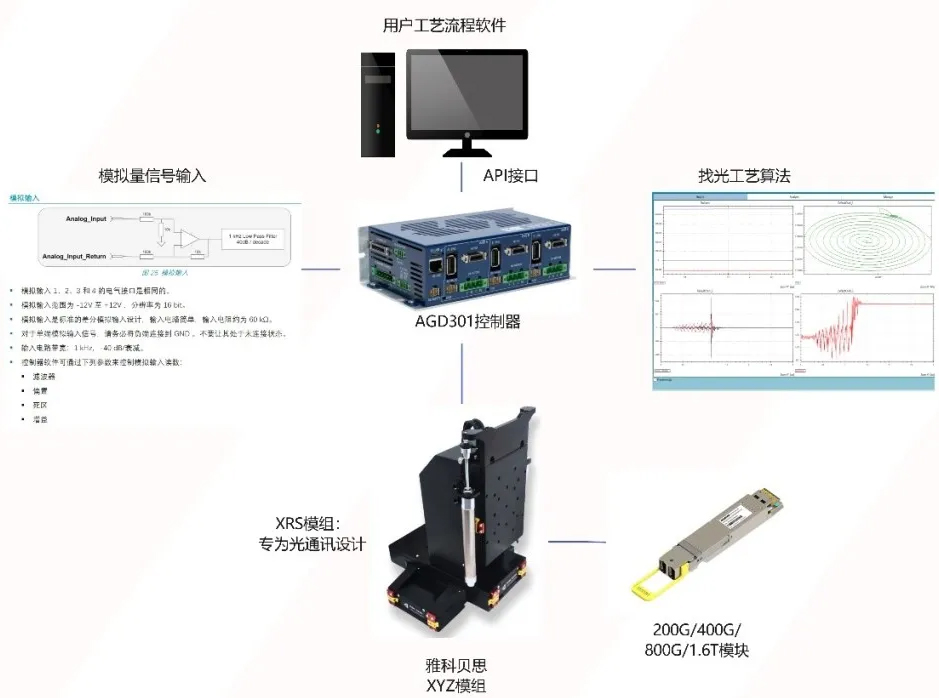

光耦合控制方案
在光耦合系統中，控制器方案的靈活性至關重要，它如同光模塊生產的 “智慧大腦”，指揮著各個環節的協同運作。雅科貝思提供了多樣化的控制器選擇，可與ACS或者客戶自研控制器靈活搭配，滿足不同客戶的個性化需求。
以控制器 AGD301 為例，它在光耦合系統中扮演著核心運動控制單元的角色，目前已成熟應用于200G/400G/800G 光模塊的生產中，成為了光通訊行業生產的得力助手。
AGD301 不僅能夠精準控制 XYZ 軸的運行，還具備強大的信號采集能力，能夠實時采集光耦合過程中的模擬量信號，將光的強度轉換成模擬量信號并反饋給控制器，為后續的找光工藝流程提供準確的數據支持。
攜手共進，展望未來
攜手共進，展望未來
雅科貝思憑借先進直驅技術與卓越產品，在光通訊行業發展中成績斐然。從高精度 XRS 系列平臺，到適配性強的控制方案，為光模塊生產提供一站式方案，是光通訊行業的關鍵伙伴。
未來，AI 技術發展與數據中心需求增長，將拓展光通訊行業空間。雅科貝思會(huì )持續創(chuàng )新，加大研發投入，提升產品性能與服務，攜手客戶探索光通訊無限可能。期待與您共寫光通訊新篇章，助力 AI 大規模算力組網發展。
若您對雅科貝思產品及方案感興趣，歡迎隨時聯系，了解更多。讓我們在光通訊 “藍?！?中破浪前行、共創(chuàng )輝煌！
