產品特點：
雙軸（ZT）執行機構,
力控精度可達10g±2g
行程可選25mm、 50mm、 100mm
快速響應和短整定時間
旋轉軸由中空貫通
產品用途：適用于高速取放
| APK16-ZT25 | APK16-ZT50 | APK16-ZT25 | ||||
| 參數規格 | Z-軸 | T-軸 | Z-軸 | T-軸 | Z-軸 | T-軸 |
| 電機型號 | APZ2-25 | TP12 | APZ2-50 | TP12 | APZ2-100 | TP12 |
持續推力(自冷) @100oC [Z軸① 持續轉矩(自冷) @100°C [T軸]① | 6.40 N | 7.40E-03 Nm | 6.40 N | 7.40E-03 Nm | 6.40 N | 7.40E-03 Nm |
峰值推力 [Z軸] 峰值轉矩 [T軸] | 18.90 N | 1.85E-02 Nm | 18.90 N | 1.85E-02 Nm | 18.90 N | 1.85E-02 Nm |
力常數 ±10% [Z軸 轉矩常數 ±10% [T軸] | 5.0 N/Arms | 9.25E-03 Nm/Arms | 5.0 N/Arms | 9.25E-03 Nm/Arms | 5.0 N/Arms | 9.25E-03 Nm/Arms |
| 反電勢常數 ±10% | 4.1 Vpeak/(m/s) | 7.91E-04 Vpeak/rpm | 4.1 Vpeak/(m/s | 7.91E-04 Vpeak/rpm | 4.1 Vpeak/(m/s) | 7.91E-04 Vpeak/rpm |
| 相間電阻 @25°C ±10% [Z軸② | T軸②] | 3.6 Ω | 2.63 Ω | 4.8 Ω | 2.63 Ω | 6 Ω | 2.63 Ω |
相間電感 ±30% [Z軸]③ 相間電感 ±20% [T軸]③ | 0.8 mH | 0.23 mH | 1.1 mH | 0.23 mH | 1.4 mH | 0.23 mH |
| 持續電流(自冷) @100oC① | 1.3 Arms | 0.80 Arms | 1.3 Arms | 0.80 Arms | 1.3 Arms | 0.80 Arms |
| 峰值電流 | 3.8 Arms | 2.00 Arms | 3.8 Arms | 2.00 Arms | 3.8 Arms | 2.00 Arms |
| 最高母線電壓 [Z軸 | T軸] | 48 Vdc | 48 Vdc | 48 Vdc | 48 Vdc | 48 Vdc | 48 Vdc |
| 電磁周期 | 17.1 mm | - | 17.1 mm | - | 17.1 mm | - |
| 極數 | - | 4 | - | 4 | - | mm |
| 參數規格 | Z-軸 | T-軸 | Z-軸 | T-軸 | Z-軸 | T-軸 |
| 有效行程 | 25 mm | 360° (無限旋轉) | 50 mm | 360° | 100 mm | 360° (無限旋轉) |
| 分辨率 | SINCOS | SINCOS | SINCOS | SINCOS | SINCOS | SINCOS |
| 重復定位精度 | ±1.5 μm | ±20 arcsec | ±1.5 μm | ±20 arcsec | ±2.5 μm | ±70 arcsec |
| 額定負載 | 0.02 kg | 0.02 kg | 0.02 kg | |||
| 空載運動質量 [Z軸] 空載轉動慣量 [T軸] | 0.3 kg | 4.90E-08 kg·m2 | 0.3 kg | 4.90E-08 kg·m2 | 0.3 kg | 4.90E-08 kg·m2 |
| 空載總質量 | 1.1 kg | 1.3 kg | 1.3 kg | |||
| 最高加速度 | 20 m/s2 | 620 rad/s2 | 20 m/s2 | 620 rad/s2 | 20 m/s2 | 620 rad/s2 |
| 最高速度 | 0.5 m/s | 62 rad/s | 0.8 m/s | 62 rad/s | 1.2 m/s | 62 rad/s |
| 最大壓力 | 0.8 MPa | 0.8 MPa | 0.8 MPa | |||
注：
1 測量室溫25oC，取決于散熱環境。
2 電阻測量采用直流電流，含1.0m標準線纜。
3 電感測量頻率1kHz。
相關參數規格如有變動，恕不另行通知。

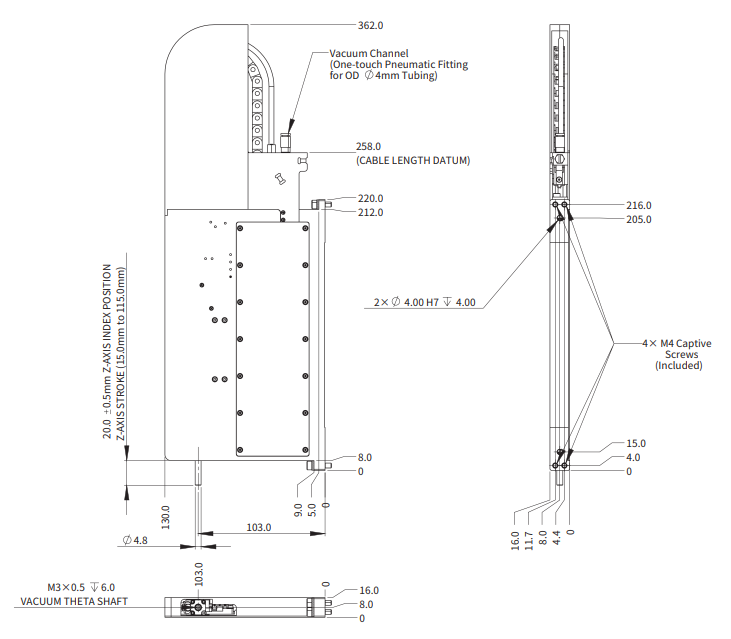

APK-2G-ZT50 尺寸圖
